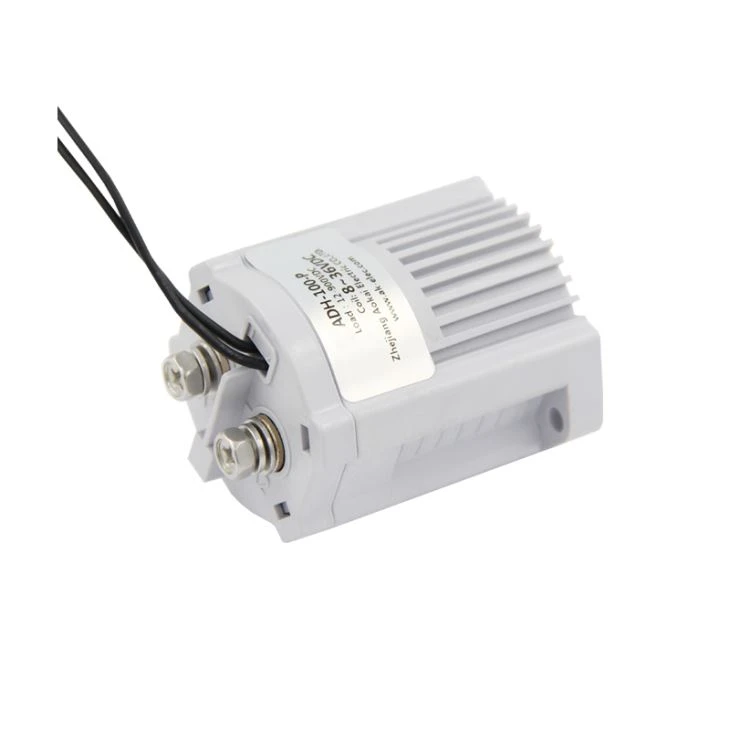

ADH100A-Q 12VDC 50A Charge 12-900VDC Standard Type 1NO Contact pour le système d'alimentation HV Contacteur AOKAI High Voltage DC.
ADH100 HV DC Contactor sont largement utilisés dans les véhicules électriques, les véhicules électriques hybrides, les wagons de carburant, les machines de construction, la production d'énergie photovoltaïque, l'énergie éolienne, le système de charge et de charge de la batterie, le contrôle de l'alimentation en tension continue et d'autres zones du voltag DC haute tension.
SPÉCIFICATION
| type de contact | 1P (contact 1NO) | |
Résistance de contact | ≤ 0,4 mΩ (100A) | |
Contacter la charge associée (résistance) | 100A 500VDC | |
Max. Courant de commutation | 1000A 320VDC (plus de 1 fois) | |
Tension nominale | (12-900) VDC | |
Max. Puissance de commutation | 320kW | |
Tension résistante | Entre contact et bobine | 4000VAC |
Entre contacts | 4000VAC | |
Trou d'air | > 8mm | |
Distance Creepage | > 8mm | |
Vie mécanique (temps) | 1 × 106 fois | |
La vie électrique (fois) | 10 000 fois | |
Méthodes de sortie de bobine | Fil de sortie | |
Méthodes de prise de charge | Vis Moteur M5 | |
Poids | Economie d'énergie (E) | Environ 220g |
Emballage | Scellé en plastique | |
Dimension externe | Économie d'énergie (E) | 54,7 * 41,8 * 62 mm |
Vibration | 10Hz ~ 500Hz 10G | |
ENVIRONNEMENT D'UTILISATION
| IP Grade | IP67 |
Fonctionne la température | -40 ~ + 85 ℃ |
Fonctionnement de l'humidité | 5 ~ 95% HR |
CURVE DE VIE DE COMMUTATION DE CHARGE
DIAGRAMME D'INSTALLATION
DIAGRAMME SCHÉMATIQUE
