Description du produit

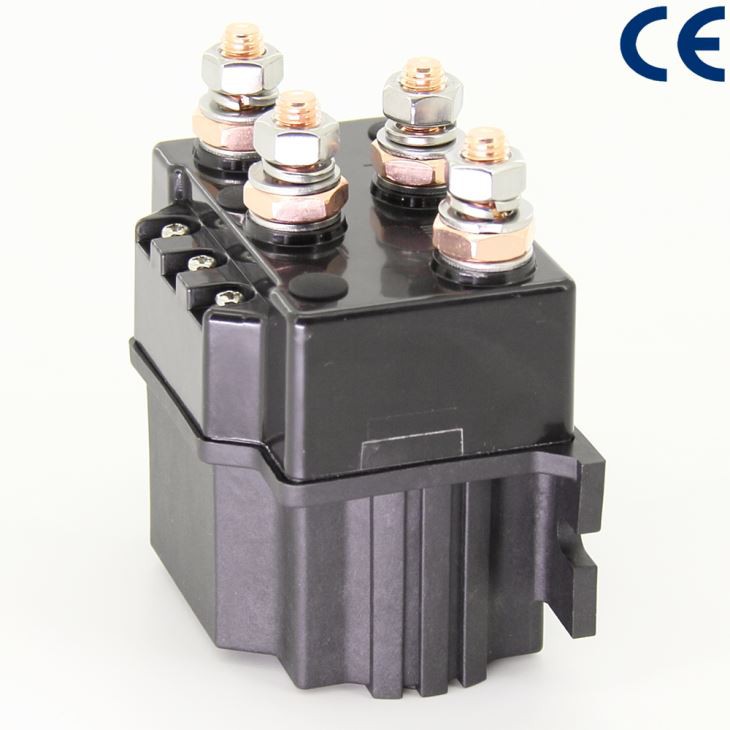

ADC 400-DE DC88P 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 400 A 2NO + 2NC DPDT Short -Time Duty DC Inverser Contacto r

L'ADC400-DE-CS est notre nouveau produit de mise à niveau. Voici les éléments d'amélioration,

Par rapport à l'ancien type, nous utilisons le BMC pour la coque extérieure de la nouvelle, ce qui augmente la résistance de la coque et améliore la résistance à la température de déformation. Le matériau de l'ancien est la bakélite, facile à casser.
Améliorer la conception pour améliorer la fonction de l'étanchéité, maintenant la qualité imperméable à l'eau peut être IP67.
À l'aide du support de montage intégral, quel matériau est un nylon renforcé aéronautique, et évitez efficacement le câblage qui touche le support métallique comme ancien.
Toutes les pièces exposées utilisent les vis en cuivre ou en acier inoxydable pour éviter la rouille. Le bas se monte avec quatre vis à tête fraisée en acier inoxydable, ce qui améliore l'équilibre du contacteur.

Marque: AK / AOKAI
Nom: Contacteur inverseur DC
Modèle: ADC 400-DE / DC88P
Tension nominale: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V etc.
Courant nominal: 40 0A

Devoir de travail: intermittent
Mode de connexion: type de vis ou type d' insertion
Dimension: 100 * 63 * 96,7 ( mm )
Poids: environ 950 g

图片 2.png

SPÉCIFICATION

Tension nominale de la bobine	DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V etc.
Courant nominal du circuit principal (A)	Intermittent 400A
Débit de tension de contact du circuit principal (charge: 100A)	≤80 mV
Sous (20 ± 5) ℃, Voltage de refroidissement	≤ 70%
Sous (20 ± 5) ℃, Refroidissement Drop-Out Voltage	≥ 5%, ≤ 40%
Fluctuation acceptable Plage de tension de la bobine	± 20%
Temps de ramassage (contacts N / O à fermer)	≤ 30 ms
Temps d'abandon (contacts N / O à ouvrir)	≤ 20 ms
L'heure de déconnexion maximale des contacts	≤ 5 ms
La resistance d'isolement	≥ 50MΩ
Résistance diélectrique	50Hz / 60Hz 1000VAC / 1min
Courant de surcharge	≤7Ie, ≤1s
Consommation d'énergie de bobine (W)	Intermittent≤28.0W
La vie électrique	Intermittent 5 000 fois
Vie mécanique	300 mille fois
Mode de fonctionnement	Intermittent
Formulaire de contact	2 NO et 2 NC
Matériel de contact	AgCdO / AgCuO
Commencer le courant	≤ 4A
Norme technique	GB14048.4-2010

ENVIRONNEMENT D'UTILISATION

Altitude	≤ 2Km	Température ambiante	-25 ~ + 55 ℃
Note de protection internationale	IP67	Type d'installation	III
Mode d'installation	Tout	Vibration	2,5 g (5 ~ 50) Hz
Impact	50g, 11ms (Half-Sine Wave)

DIAGRAMME SCHÉMATIQUE

图片 3.png

DIAGRAMME D'INSTALLATION

图片 4.png
