Description du produit

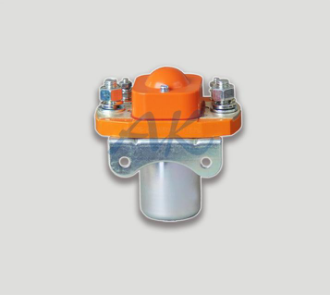

AZJ400S / AZJ400D 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 400A Appliqué dans les batteries de voiture solénoïde 1NO AOKAI DC Contactor
Les séries AZJ400 sont des contacteurs qui fonctionnent en permanence. Le contact principal conçu en forme de pont, point de rupture double et structure d'action directe, et bobine de bobine électromagnétique de solénoïde présente une série d'enroulement double ou une configuration d'enroulement unique, la structure entière est présentée avec un faible volume, une légèreté, une faible consommation d'énergie, une large allocation dans Attraction, fonctionnement fiable.
Le contacteur DC de la série AZJ est un commutateur utilisé pour contrôler le grand circuit de puissance à distance, il est largement utilisé pour le transfert de puissance et les systèmes d'alimentation sans coupure dans de nombreux domaines comme l'électro-mobile, le moteur de transport, la métallurgie pétrochimique, le navire, l'alimentation électrique de communication, Machines d'extraction.
| Marque: AK / AOKAI Nom: DC Contactor Modèle: AZJ400S / BZJ400S / MZJ400D Tension nominale: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V etc. Courant nominal: 400A Bobine: bobine simple Dimension: 104 * 66 * 105 ( mm ) Poids: environ 95 0g |
|
Marque: AK / AOKAI Tension nominale: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V etc. Dimension: 104 * 66 * 104 ( mm ) |
|
SPÉCIFICATION
Tension nominale de la bobine | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V etc. |
Courant nominal du circuit principal (A) | 400A |
Débit de tension de contact du circuit principal (charge: 100A) | ≤80 mV |
Sous (20 ± 5) ℃, Voltage de refroidissement | ≤ 70% |
Sous (20 ± 5) ℃, Refroidissement Drop-Out Voltage | ≥ 5%, ≤ 40% |
Fluctuation acceptable Plage de tension de la bobine | ± 20% |
Temps de ramassage (contacts N / O à fermer) | ≤ 30 ms |
Temps d'abandon (contacts N / O à ouvrir) | ≤ 20 ms |
L'heure de déconnexion maximale des contacts | ≤ 5 ms |
La resistance d'isolement | ≥ 50MΩ |
Résistance diélectrique | 50Hz / 60Hz 1000VAC / 1min |
Courant de surcharge | ≤7Ie, ≤1s |
Consommation d'énergie de bobine (W) | AZJ400S: ≤ 8,0 W |
AZJ400D: Start≤250W, Hold≤8.0W | |
La vie électrique | 20 000 fois |
Vie mécanique | 300 mille fois |
Mode de fonctionnement | Continu |
Formulaire de contact | 1 NO |
Matériel de contact | AgCdO / AgCuO |
Charge nominale de contact auxiliaire (pièces facultatives) | 2A / 48VDC, 5A / 24VDC |
Norme technique | GB14048.4-2010 |
ENVIRONNEMENT D'UTILISATION
Altitude | ≤ 2Km | Température ambiante | -25 ~ + 55 ℃ |
Note de protection internationale | IP50 | Type d'installation | III |
Mode d'installation | Tout | Vibration | 2,5 g (5 ~ 50) Hz |
Impact | 50g, 11ms (Half-Sine Wave) | ||
DIAGRAMME SCHÉMATIQUE
DIAGRAMME D'INSTALLATION
