Zhejiang Aokai Electric Co., Ltd. est l’un des principaux fabricants et fournisseurs de contacteur 100a azj100 spst sans courant continu pour chariot élévateur en Chine. Si vous envisagez d'acheter un contacteur sans courant continu 100a azj100 spst approuvé CE pour chariot élévateur, n'hésitez pas à obtenir plus d'informations de notre usine. Un bon service et des produits de qualité sont disponibles.

Théorie : contacteur électromagnétique

Utilisation : usage général

Niveau de protection IP : IP50

Courant nominal : 100 A continu

Formulaire de contact : SPST-NON

Taille : 70 mm x 42 mm x 73 mm.

Durée de vie mécanique : 100 000 opérations

Durée de vie électrique : 20 000 opérations

Contrôle qualité : ISO9001, IATF16949

Marque et logo : AK

Caractéristiques:

◪ Charge continue de 100 A.

◪ Il dispose d'un ensemble de contacts normalement ouverts.

◪ Consommation électrique de la bobine Inférieure ou égale à 6W.

◪ La résistance d'isolation peut atteindre 100 MΩ (1 000 V CC), la tension de tenue

entre le contact et la bobine est de 3,5kV.

◪ Niveau de protection IP : IP50.

◪ Conforme aux exigences CEI 60664-1, GB/T14048.1 et GB/T14048.4.

◪ Conforme aux exigences RoHS (2015/863/UE), REACH (1907/2006/CE).

◪ Certificat de sécurité : CE, CCC.

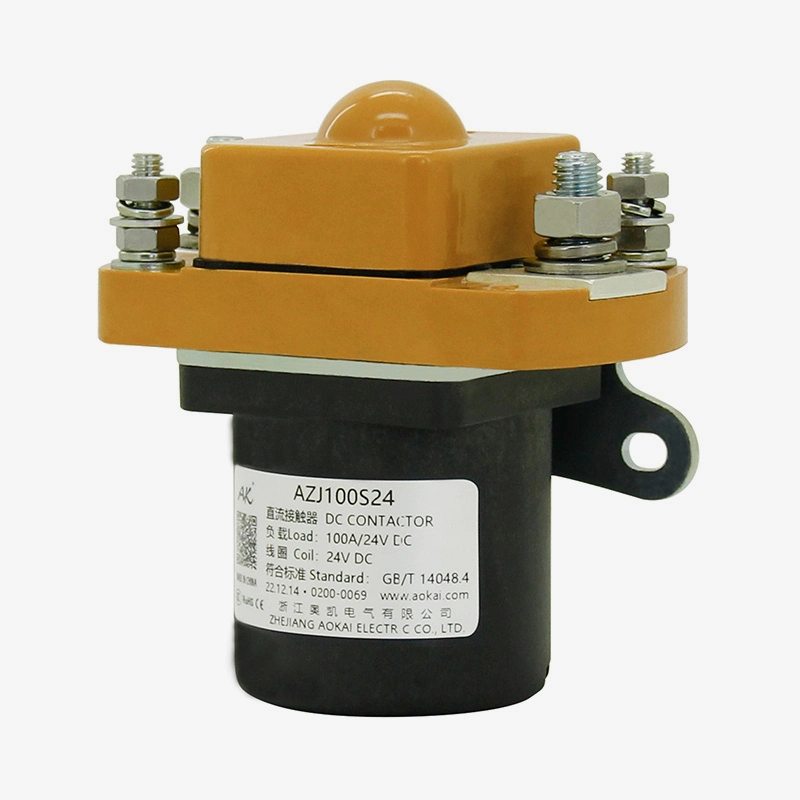

AZJ100S-02 - 副本

Caractéristiques:

Paramètres de performance (à 23 degrés)
Modalités de contact		1K (1NON)
Résistance des contacts		Inférieur ou égal à 0,5 mΩ
Chute de tension de contact		Inférieur ou égal à 80mV (à 100A)
Courant de surcharge		Inférieur ou égal à 7le, ≯1s
Plage de température		-40 degrés ~ 85 degrés
Borne de charge		Filetage externe M6
Humidité		5 % ~ 95 % d'humidité relative
Dimension externe		70mmx42mmx73mm
Service d'exploitation		Continu
Durabilité électrique avec charge (résistive)		Supérieur ou égal à 20 000 fois
Couple de câblage de charge		6-8N.m
Tension de démarrage		Inférieur ou égal à 70% Us
Tension de décrochage		5 % à 40 % nous
Période de rebond des contacts		Inférieur ou égal à 5 ms
Heure de ramassage		Inférieur ou égal à 30 ms
Temps d'abandon		Inférieur ou égal à 30 ms
Rigidité diélectrique	Entre les principaux contacts	50 Hz/60 Hz 1 500 VCA/1 min
	Entre les contacts principaux et la bobine	50 Hz/60 Hz 1 500 VCA/1 min
Isolation Résistance	État initial	100 MΩ 1 min
	Après la vie électrique	50 MΩ 1 min
Choc	Stabilité	2,5 g (sous tension)
	Force	5g
Vibration		3,5 g, 10 ~ 200 Hz, onde sinusoïdale 1/2 (sous tension)
Durabilité mécanique		Supérieur ou égal à 100 000 fois
Couple de câblage de la bobine		1.2-2.0N.m

AZJ100SParamètres de la bobine :
Tension de bobine	PickupTension	Dropotension ut	Résistance de la bobine	Consommation électrique de la bobine
12V	Inférieur ou égal à 70%Us	5%-40%Nous	24.8Ω±5%	6W±10%
24V	Inférieur ou égal à 70%Us	5%-40%Nous	99.2Ω±5%	6W±10%
36V	Inférieur ou égal à 70%Us	5%-40%Nous	223.2Ω±5%	6W±10%
48V	Inférieur ou égal à 70%Us	5%-40%Nous	396.8Ω±5%	6W±10%
60V	Inférieur ou égal à 70%Us	5%-40%Nous	620Ω±5%	6W±10%
72V	Inférieur ou égal à 70%Us	5%-40%Nous	892.8Ω±5%	6W±10%

Paramètres de la bobine AZJ100D :
Tension de bobine	Tension de démarrage	Tension de décrochage	Résistance de la bobine		Puissance de démarrage	Détenir le pouvoir
Tension de bobine	Tension de démarrage	Tension de décrochage	Départ	Holding	Puissance de démarrage	Détenir le pouvoir
12V	Inférieur ou égal à 70%Us	5%-40%Nous	3.2Ω±5%	48Ω±5%	45W±5% (<100ms)	4W±10%
24V	Inférieur ou égal à 70%Us	5%-40%Nous	12.8Ω±5%	192Ω±5%	45W±5% (<100ms)	4W±10%
36V	Inférieur ou égal à 70%Us	5%-40%Nous	28.8Ω±5%	432Ω±5%	45W±5% (<100ms)	4W±10%
48V	Inférieur ou égal à 70%Us	5%-40%Nous	51.2Ω±5%	768Ω±5%	45W±5% (<100ms)	4W±10%
60V	Inférieur ou égal à 70%Us	5%-40%Nous	80Ω±5%	1,200Ω±5%	45W±5% (<100ms)	4W±10%
72V	Inférieur ou égal à 70%Us	5%-40%Nous	115.2Ω±5%	1,728Ω±5%	45W±5% (<100ms)	4W±10%

Spécifications de l'emballage :
Modèle de produit	Conditionnement	Min. QTÉ d'emballage intérieur	Taille du carton (LxlxH cm)	Poids net/pièces (Max.) g	QTÉ totale (pièces)	Poids net (Maximum) kg	Poids brut (Maximum) kg
AZJ100	Coton perlé + Carton	20 pièces/couche	43.5x31.5x16.5	320	40	12.8	14
Note: 1. Un seul exemple de diverses spécifications d'emballage typiques pour chaque catégorie de produits est répertorié à titre de référence. 2. Le poids réel de l’emballage fluctue en fonction de l’humidité ambiante. Pour le poids spécifique du lot, veuillez contacter votre personnel commercial dédié.

Présentation du produit :

Ce contacteur CC de série est utilisé dans les systèmes de contrôle électrique, tels que les équipements d'alimentation de communication, les convertisseurs de fréquence, les machines d'ingénierie, les électromobiles, les chariots élévateurs électriques, les automobiles, les trains, les navires,

alimentations sans interruption, etc.

AZJ100S-02

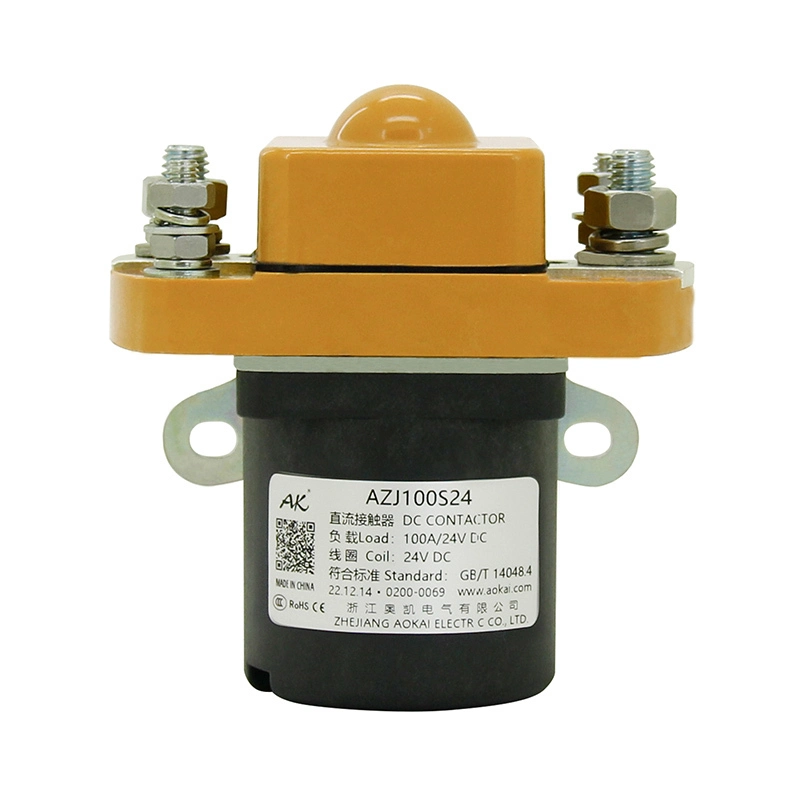

AZJ100S-03

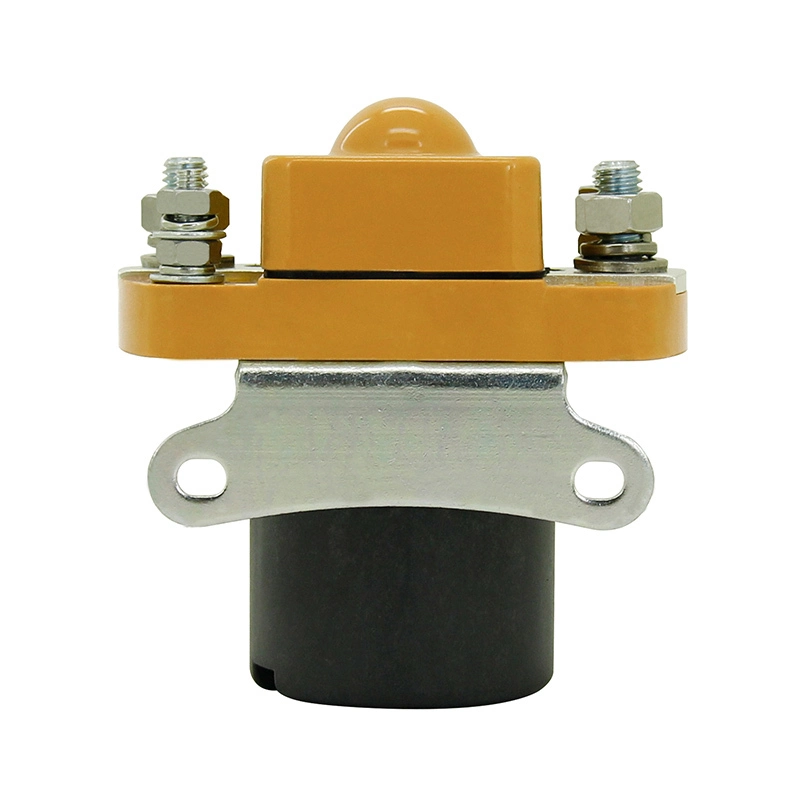

AZJ100S-04

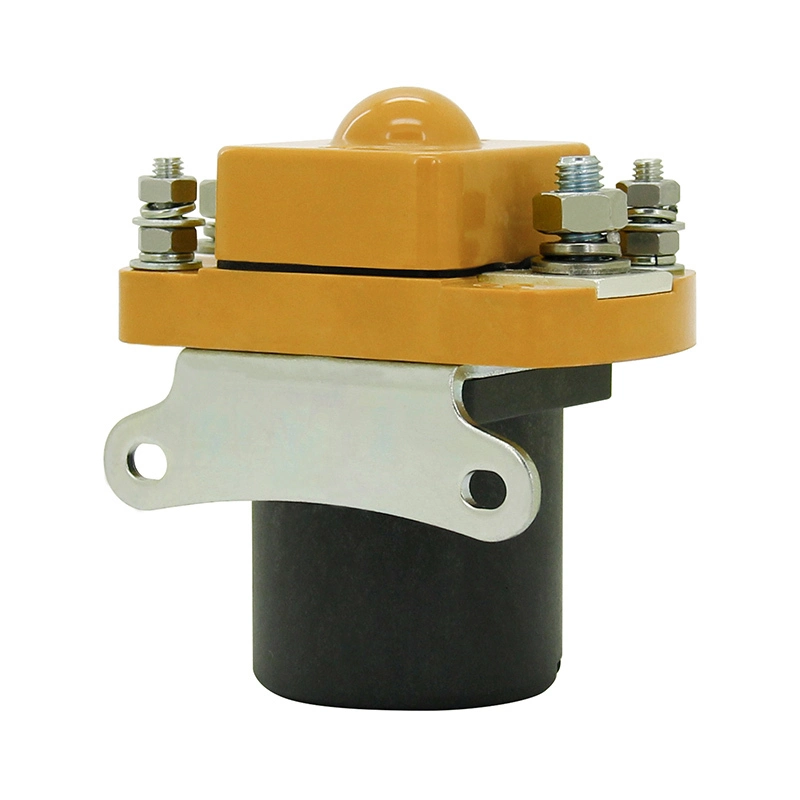

AZJ100S-05

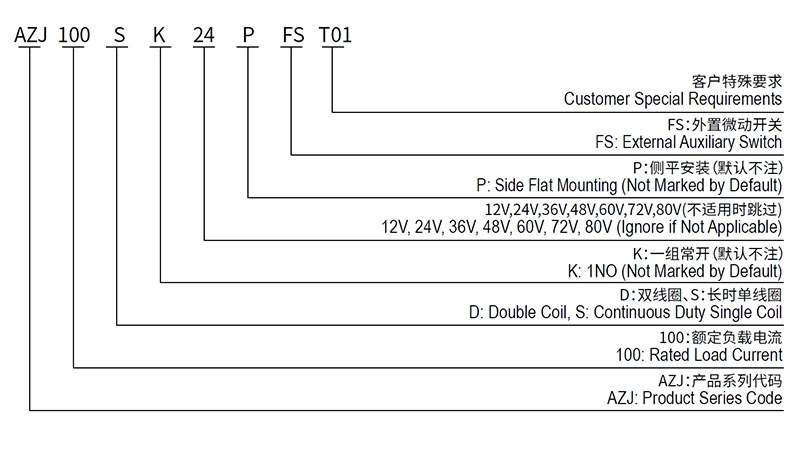

Codage du modèle :

图片 1 (29)

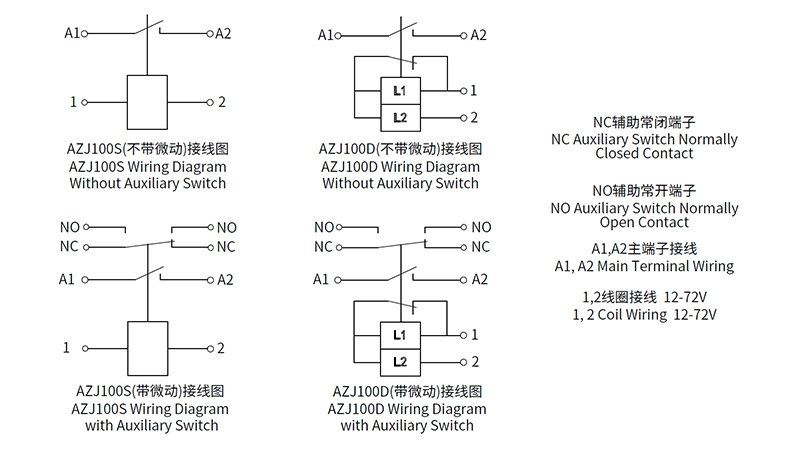

Schéma de câblage :

图片 2 (29)

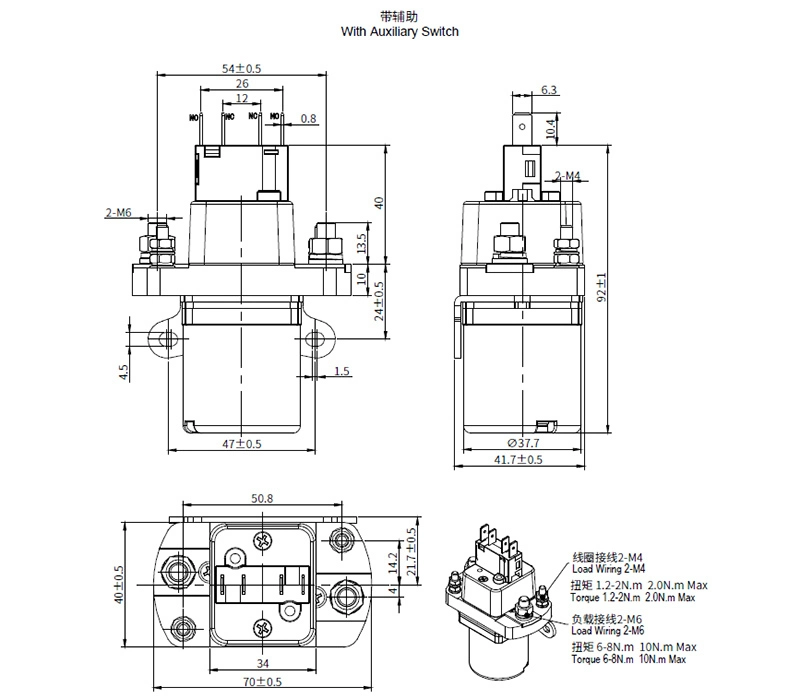

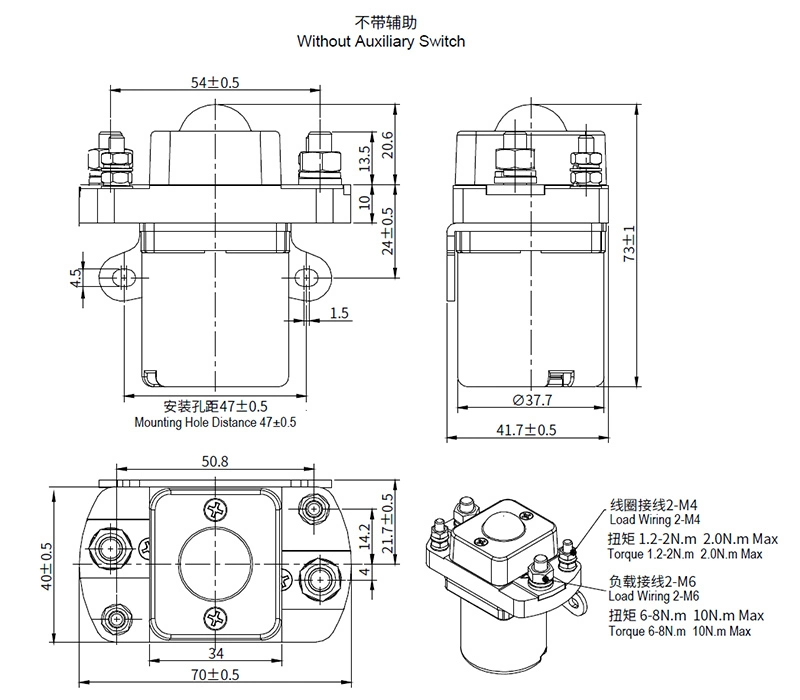

Schéma dimensionnel de l'installation :

图片 3 (29)

图片 4 (24)

Remarque : ces données sont uniquement destinées à la référence de sélection du client, AOKAI a fait de son mieux pour garantir l'exactitude des informations. Les spécifications et paramètres du produit peuvent être modifiés en raison de l'amélioration du produit, etc., ils peuvent être incohérents en raison de

pas mis à jour à temps. Pour les paramètres spécifiques et les performances de chaque produit, veuillez vous référer aux échantillons fournis par AOKAI

et le cahier des charges signé et contrôlé correspondant.
